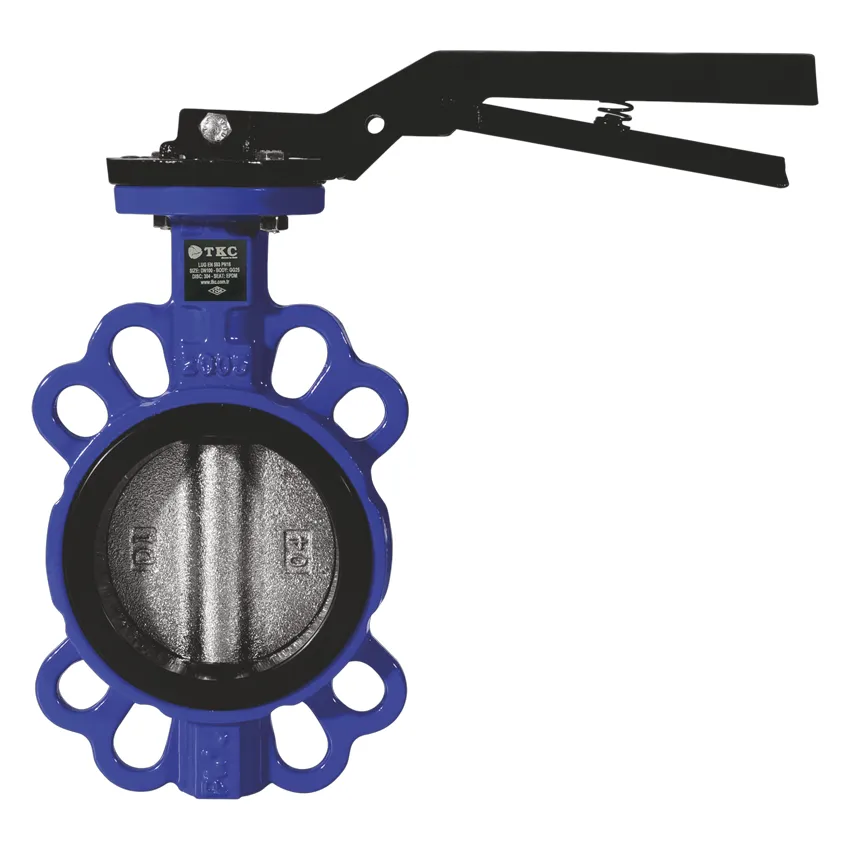

Wafer Kelebek Vana Kollu (EPDM Conta, Nikel Klape)

İki flanş arasına sıkıştırılarak takılan wafer tip, kollu kelebek vanadır. Su, ısıtma-soğutma (HVAC), hidrofor ve pompa hatlarında akışı açıp kesmek için kullanılır. EN 593 standardında, PN10 / PN16 flanşlar arasına uyar. Teknik özellikler (TKC 3410) • Gövde: GG25 döküm • Klape: nikel kaplı • Conta: EPDM • En yüksek çalışma basıncı: 16 bar • En yüksek sıcaklık: 120 °C • Flanş uyumu: PN10 / PN16 / 5K / 10K / 150LB DN350 ve üzeri, dişli kutulu, pnömatik veya elektrik aktüatörlü ve farklı conta / klape (NBR, teflon, paslanmaz, alüminyum bronz) seçenekleri için teklif isteyin. Wafer mı lug mı, kollu mu dişli kutulu mu? • Wafer: iki flanş arasına sıkıştırılır, daha ekonomiktir; vananın her iki tarafı da bağlıyken kullanılır. • Lug: gövdesinde dişli kulaklar vardır; hattın bir tarafı sökülse bile vana diğer flanşa bağlı kalır (hat sonları, ekipman önleri). • Kollu: küçük ve orta çaplarda hızlı açma-kapama. • Dişli kutulu: büyük çaplarda ve basınçlı hatlarda kolay ve kontrollü kullanım, koç darbesinin azalması (genelde DN150 ve üzeri). Kullanım ve montaj • Vana, klapesi hafif açıkken flanşlar arasına yerleştirilir ve cıvatalar çapraz sıkılır; klape kapalı takılırsa conta zarar görebilir. • EPDM gövde contası flanş contası görevi görür, ayrıca flanş contası gerekmez. • Klapenin açıldığında boruya, çek valfe veya pompa ağzına çarpmayacağı bir yere takılmalıdır. Marka seçenekleri Bu ürün TKC, FAF, Duyar markalarıyla sunulur; markayı ürün sayfasındaki "Marka" kutusundan seçebilirsiniz, ölçü ve fiyat markaya göre değişir. • FAF 3550: nikel kaplı sfero döküm klape; DN40–DN150 pik, DN200 ve üzeri sfero döküm gövde. • Duyar T-0910: wafer tip vulkanize kelebek vana, PN16, nikel kaplı sfero klape, GGG-40 sfero döküm gövde. • Gövde malzemesi, klape ve conta markaya göre küçük farklar gösterebilir; ihtiyaç halinde seçtiğiniz markanın teknik föyünü isteyin.
